Zweite EMV-Antennen Vergleichsmessung, Juli 2017


Bei dieser Vergleichsmessung wurden insgesamt 15 verschiedene EMV-Messantennen miteinander verglichen.
Der Versuchsaufbau entspricht keiner EMV-Norm. Auf eine Massefläche am Boden wurde verzichtet, und die Höhe der Antenne und des Testobjekts über dem Erdboden wurde mit 1.5m festgelegt. Alle Versuche wurden ausschliesslich mit horizontaler Polarisation gemacht. Es wurden die gleichen Referenzstrahler wie beim ersten Vergleichstest verwendet. Alle Messungen wurden bei 3m Abstand gemacht.



Die Messergebnisse:

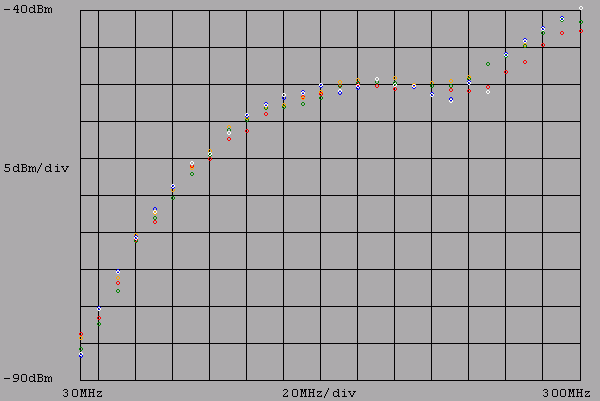

Frequenzbereich 30MHz - 300MHz

Rot: TESEQ CBL-6143A SN25430
Der verwendete Antennenfaktor ist nicht für 3m Abstand vorgesehen, sondern für Free Space.

Orange: CHASE CBL-6111 SN1014
Der verwendete Antennenfaktor ist von der Antenne mit der Seriennummer 1018 und ist nicht für 3m Abstand vorgesehen, sondern für 10m Abstand.

Grün: CHASE CBL-6111 SN1018
Der verwendete Antennenfaktor ist nicht für 3m Abstand vorgesehen, sondern für 10m Abstand.

Blau: ETS-Lindgren 3142D SN102183
Es wurde der typische Antennenfaktor aus dem Datenblatt verwendet

Weiss: ETS-Lindgren 3142D SN109337
Es wurde der typische Antennenfaktor aus dem Datenblatt verwendet

Hinweis: Die Einheit der Messwerte ist nicht dBm wie im Diagramm angegeben, sondern dBm/m

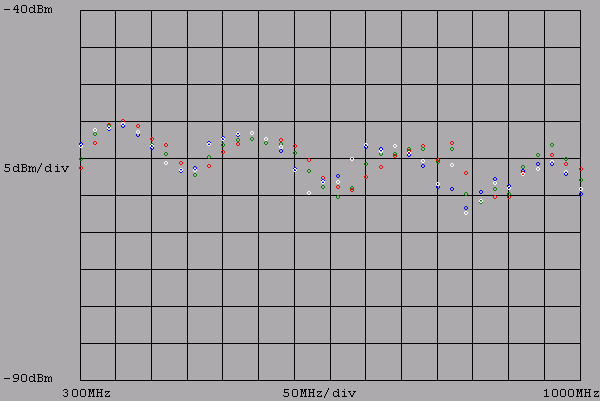

Frequenzbereich 300MHz - 1000MHz

Rot: TESEQ CBL-6143A SN25430
Der verwendete Antennenfaktor ist nicht für 3m Abstand vorgesehen, sondern für Free Space.

Grün: CHASE CBL-6111 SN1018
Der verwendete Antennenfaktor ist nicht für 3m Abstand vorgesehen, sondern für 10m Abstand.

Blau: ETS-Lindgren 3142D SN102183
Es wurde der typische Antennenfaktor aus dem Datenblatt verwendet

Weiss: ETS-Lindgren 3142D SN109337
Es wurde der typische Antennenfaktor aus dem Datenblatt verwendet

Hinweis: Die Einheit der Messwerte ist nicht dBm wie im Diagramm angegeben, sondern dBm/m

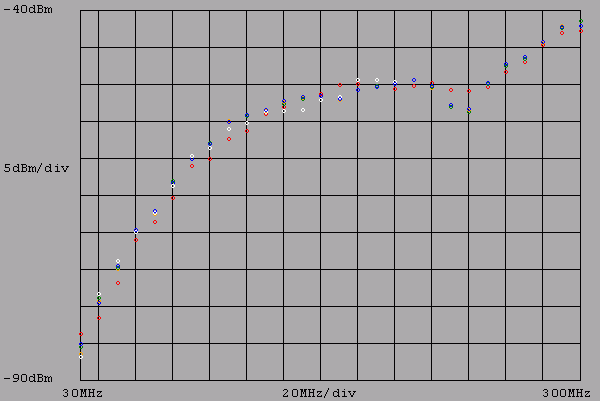

Frequenzbereich 30MHz - 300MHz

Rot: TESEQ CBL-6143A SN25430
Der verwendete Antennenfaktor ist nicht für 3m Abstand vorgesehen, sondern für Free Space.

Orange: EMCO 3109 SN9405-2718
Es wurde der typische 3m Antennenfaktor aus den Datenblatt verwendet.

Grün: EMCO 3109 SN119470
Es wurde der typische 3m Antennenfaktor aus den Datenblatt verwendet.

Blau: EMCO 3109 SN31737
Es wurde der typische 3m Antennenfaktor aus den Datenblatt verwendet.

Weiss: EMCO3104C SN3725
Es wurde der 3m Antennenfaktor von einer baugleichen Antenne mit anderer Seriennummer verwendet.

Hinweis: Die Einheit der Messwerte ist nicht dBm wie im Diagramm angegeben, sondern dBm/m

Frequenzbereich 30MHz - 300MHz

Rot: TESEQ CBL-6143A SN25430
Der verwendete Antennenfaktor ist nicht für 3m Abstand vorgesehen, sondern für Free Space.

Orange: EMCO 93110B SN9603-2406
Es wurde der 3m Antennenfaktor von einer EMCO 3110 mit anderer Seriennummer verwendet.

Grün: ETS-Lindgren 3110B SN63538
Es wurde der 3m Antennenfaktor für diese Seriennummer verwendet.

Blau: EMCO 3104 SN2784
Es wurde der typische 3m Antennenfaktor aus dem Datenblatt verwendet

Weiss: Electro-Metrics BIA-30C SN306
Es wurde der 3m Antennenfaktor für diese Seriennummer verwendet.

Hinweis: Die Einheit der Messwerte ist nicht dBm wie im Diagramm angegeben, sondern dBm/m

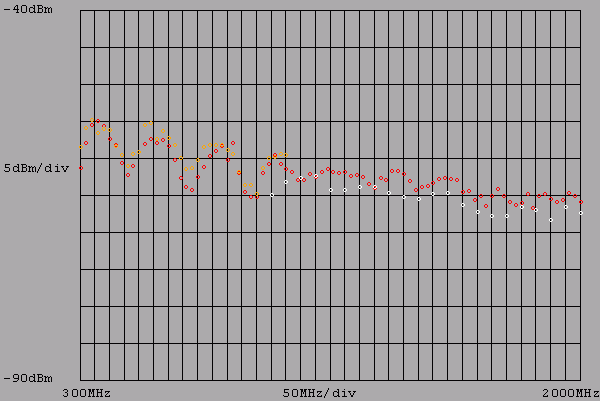

Frequenzbereich 300MHz - 2000MHz

Rot: TESEQ CBL-6143A SN25430
Der verwendete Antennenfaktor ist nicht für 3m Abstand vorgesehen, sondern für Free Space.

Orange: EMCO 93146 SN9604-4453
Es wurde der 3m Antennenfaktor von einer baugleichen Electro-Metrics EM6950 Antenne verwendet.

Weiss: Schwarzbeck Hornantenne HA9259
Es wurden die Antennenfaktoren verwendet die auf der Antenne angegeben sind. Die 3m Entfernung wurde von der Öffnung des Horns aus gemessen. Ich bin mir nicht sicher ob das richtig ist.

Hinweis: Die Einheit der Messwerte ist nicht dBm wie im Diagramm angegeben, sondern dBm/m
