Informationen zur FS2 an der Celestron Ultima Montierung
Informations about the FS2 with the Celestron Ultima mount


Im Original-Zustand wird die Celestron Ultima Montierung von einem ungeregelten Gleichstrom-Motor angetrieben. Um die FS2 mit dieser Montierung verwenden zu können, muss der Motor durch einen Schrittmotor ersetzt werden. The original Celestron Ultima mount is driven by an unregulated DC motor. If you want to use the FS2 with this mount, you must replace the original motor by a stepper motor.

Motor-Set für Celestron Ultima Montierung

RA Antrieb:
-- SECM3 Motor mit 10:1 Vorgetriebe
-- Wellenkupplung
-- Montageteile
-- Kabel

DE Antrieb:
--SECM3 Motor ohne Vorgetriebe, mit CNC Gehäuse
-- Wellenkupplung
-- Montageteile
-- Kabel

Bei beiden Antrieben ist es notwendig, an der Monterung neue Befestigungs-Bohrungen zu bohren.
Ich empfehle, die Montierung zu mir zu senden.



Motor kit for Celestron Ultima mount

RA axis:
-- SECM3 motor with 10:1 gearbox
-- Shaft coupling
-- Mounting parts
-- Cable

DE axis:
-- SECM3 motor without gearbox, with CNC housing
-- Shaft coupling
-- Mounting parts
-- Cable

Both drives require new bores in the mount. I recommend to send the mount to me for these modifications.

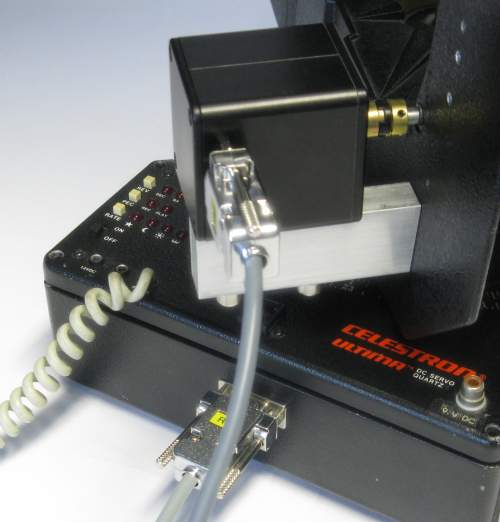

Detailbild des Deklinations-Antriebs


Detail picture: Declination drive

Detailbild des Rektaszensions-Antriebs


Detail picture: RA drive
Neben dem Motor-Set benötigen Sie nur noch eine FS2. Die maximale Schwenk-Geschwindigkeit hängt davon ab, welche FS2 Version Sie verwenden:

FS2 Version:
12 Volt 240x = 1°/sec
30 Volt 480x = 2°/sec
Mit 40V Spannungswandler 600x = 2.5°/sec

Besides the motor kit you need only a FS2. The maximum slewing speed depends on which FS2 version you use:

FS2 version:
12 Volts 240x = 1°/sec
30 Volts 480x = 2°/sec
With built-in 40V converter 600x = 2.5°/sec
